一机两箱式垃圾压缩站
  • 一机两箱式垃圾压缩站
  • 产品简介:


   一机两箱式垃圾压缩站产品概述

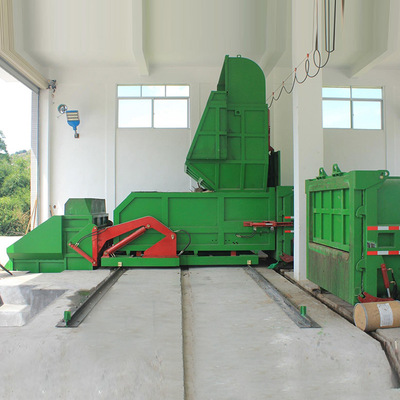

一机两箱垃圾中转站压缩设备是一种集"压缩、转运"于一体的垃圾处理设备,通常采用一机两箱(一个垃圾压缩机,两个垃圾集装箱)的运行方式来进行垃圾的压缩以及转运,因此也可以称作分体式垃圾中转站,日处理量能达到300吨以上,适合于中型、大型垃圾转运站配套使用。


一机两箱式垃圾压缩站


一机两箱式垃圾压缩站通过投料平台可自卸倾倒和机动车自卸填料,效率高,工人劳动强度降低;上料方式可设计为前翻斗翻转上料、侧翻斗翻转上料、后翻斗翻转上料、平台上料等几种形式。

   一机两箱式垃圾压缩站技术参数表


产品名称

参数名称

参数

单位

备注

垃圾压缩机

处理形式

压装式



压缩方式

水平压缩



每时垃圾处理量

30

t/h


每循环垃圾处理量

3.8

m3


泵站电机功率

18.5

kW

全密封式

系统工作压力

18

MPa


压缩力

650

kN


单次压装循环时间(空载)

42±2

s


推头尺寸(宽×高)

1890×800

mm


推头行程

≥2800

mm


压缩油缸缸径

≥200

mm


投料口尺寸(长×宽)

3150×3020

mm


外形尺寸(长×宽×高)

6200×3500×5150

mm


电源

3相  5线  380v/50Hz   18.5kw


垃圾集装箱

容积

22

m3


净载

16

t


外形尺寸(长×宽×高)

6100×2500×2400

mm


移箱数量

2


速度

4

m/min


功率

3.2

kW


移箱平台驱动配置8套车轮,驱动轮四套,被动轮四套,车轮直径为Ф270mm电机为软启动电机,带有驱动、制动功能,停电时自动刹车,启动时运行平稳可靠;移箱平台总承载重量不小于40吨。


   一机两箱式垃圾压缩站结构组成

由垃圾压缩装置、垃圾集装箱、移箱机构组成一机两箱式垃圾压缩站,厂家可根据当地实际情况以及对环境要求的不同,适当的配备配套设施:如喷雾除臭、负压抽风除臭设备、污水处理设施等。


一机两箱式垃圾压缩站

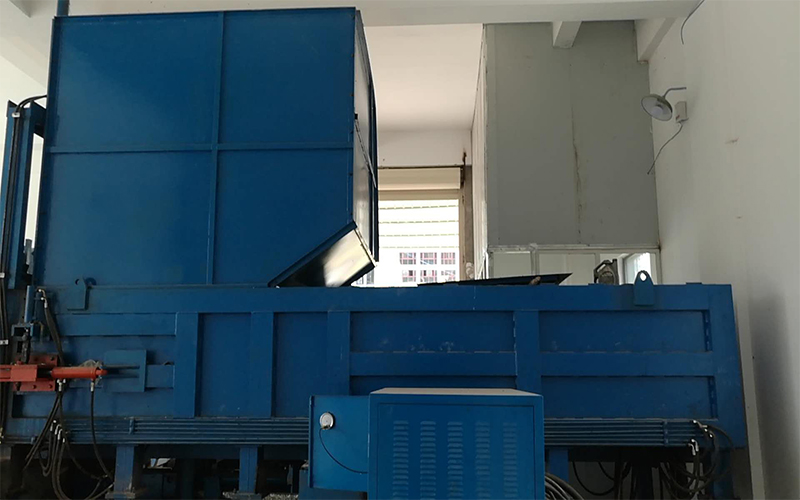

1、垃圾压缩装置:

由压缩机体、压缩推头等组成,当生活垃圾进入压缩仓后,启动压缩油缸,推动压缩推头移动,将压缩仓内的垃圾推至分体式垃圾箱内,压缩推头随压缩油缸复位后,等垃圾进入压缩仓后,再次循环工作。


一机两箱式垃圾压缩站

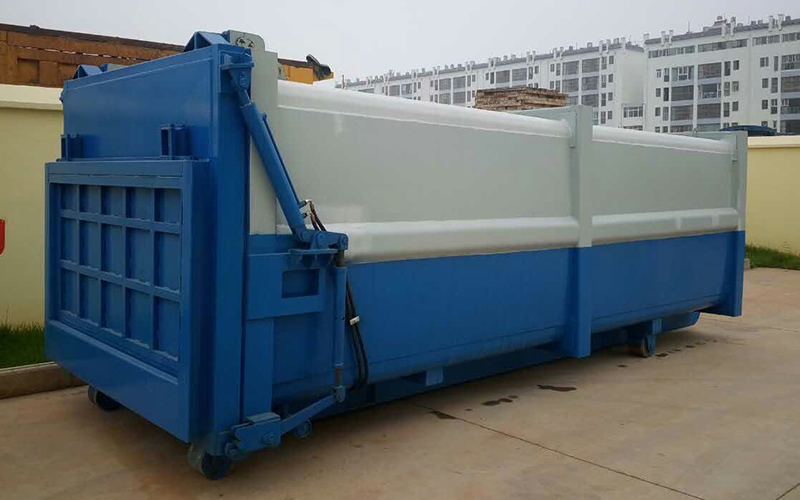

2、垃圾集装箱:

由垃圾集装箱箱体、滚轮、移箱平台及移动道轨等组成,空载的分体式垃圾集装箱随垃圾转运车送至转运站内,与垃圾压缩机进行对接;通过推拉箱机构将箱体拉至垃圾压缩机位置,抱箱装置将箱体抱紧,提升门机构提起闸门后,即可开始压缩垃圾;当压满一箱后,垃圾压缩机停止工作,落下闸门,松开抱钩,推拉箱装置将箱体推离垃圾压缩机。


一机两箱式垃圾压缩站

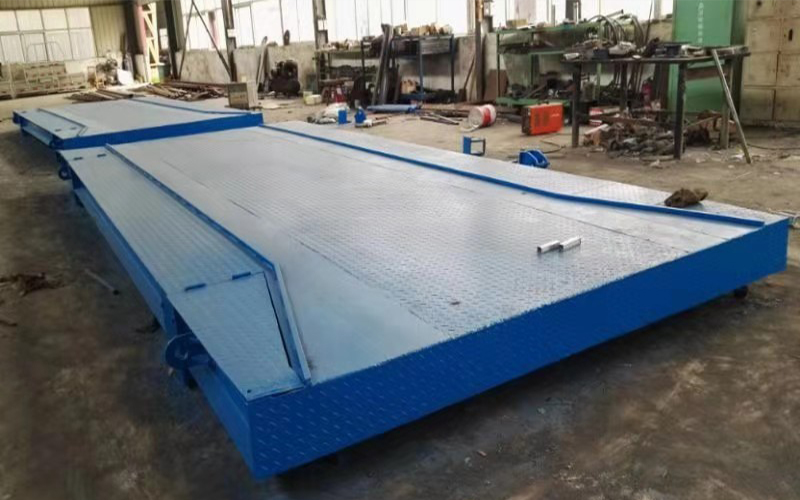

3、移箱机构 :

主要是用移箱机构平车将集装箱移动以达到压缩机与集装箱准确对接,其主要工作原理是通过一条液压油缸与移箱机构平车联接进行推进和拉回动作;利用移箱机构平车下面的8组行车轮组按照额定的速度沿下面预埋安装的轻轨上平稳运行达到移位效果;其液压油缸及配套的液压元件电器元件采用正规厂家,提高移位装置的运行可靠性。


一机两箱式垃圾压缩站


   一机两箱式垃圾压缩站工作流程


一机两箱式垃圾压缩站


1、垃圾压缩装置与垃圾集装箱对接:

勾臂式垃圾车回站后将空的垃圾集装箱放置在移箱平台轨道上,移位机构左移或右移,将压缩装置移到与空集装箱对接的位置上,打开推拉箱的钩子,推拉箱机构自动将集装箱与压缩主机拉近,液压抱爪自动锁紧集装箱,闸门提升机构自动将集装箱闸门提起。

2、收集垃圾倾倒在压缩设备内:

垃圾收集车进入中转站后,向靠近作业车间垃圾进料口一侧的门,对准提料斗慢慢挺稳,当车辆停稳后,开始向提料斗内卸料。

3、举升机构投料:

垃圾收集车将垃圾倾倒在料斗中后,举升机构将料斗中的垃圾提升投入到压缩腔内,料斗平稳放下,垃圾收集车可再次进行垃圾倾倒。

4、垃圾进行压缩处理:

垃圾进入压缩腔后,启动压缩机,压缩推头将压缩腔内的垃圾压入垃圾集装箱内,压缩推头将连续循环运行,直至垃圾压缩腔中垃圾数量不足时,垃圾压缩设备停止运行,等待下一次工作。

5、垃圾集装箱转运和垃圾倾倒:

垃圾集装箱内的垃圾被压缩满以后,松开抱箱装置,勾臂车和箱体对接,将装满垃圾的集装箱运往垃圾处理场,另一个空置的集装箱通过移箱机构继续与垃圾压缩装置对接;卸完垃圾后的空箱拉回垃圾转运站,准备进入下一个工作流程。


   一机两箱式垃圾压缩站客户案例



一机两箱式垃圾压缩站
