垂直式垃圾压缩站采用垂直压缩的方式对收集到生活垃圾进行压缩处理，我们用人力手推车、电动三轮垃圾收集车、3吨以下小型机动车等收集生活垃圾，一台垂直式垃圾压缩设备可以压缩两块垃圾，每块为四立方，总共为8立方，使用10吨压缩式垃圾转运车（勾臂式垃圾车、全封闭）进行转运的模式。

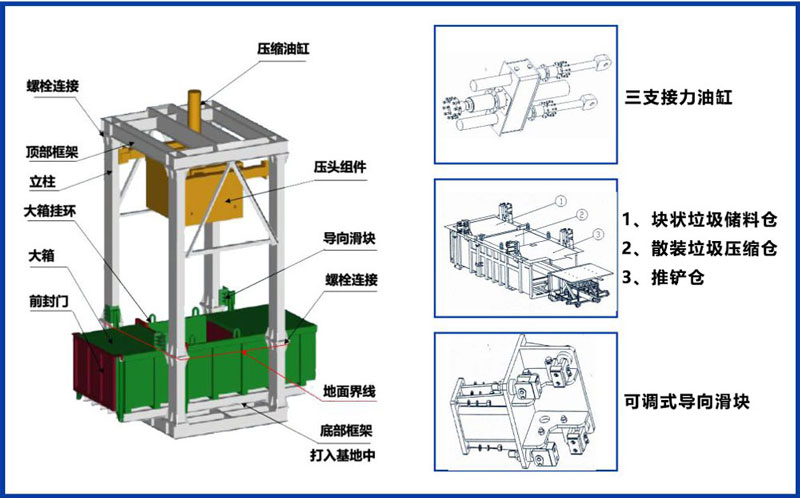

垂直式垃圾压缩站由3部分组成，分别是前端的收集车辆、垂直式垃圾压缩设备本体和10吨压缩式垃圾转运车。垂直式垃圾压缩设备总体结构形式为三缸四柱式结构，主要由压缩装置（压头）、推出装置（推铲）、垃圾压缩箱体、挂箱装置、箱体保险装置、液压系统、电气系统、自动排污系统等部件组成。

（1）压缩装置（压头）：由立柱框架、压头、压头导向装置、垃圾收集箱及液压油缸等组成。通过液压油缸的上、下运动将投放的生活垃圾进行压缩处理。

（2）推出装置（推铲）：由推板总成、推板油缸、导轨、导向轮等组成，其主要作用是将垃圾块往前推出，当一块垃圾被压缩后，将其从压缩仓推入储存仓，当两块垃圾都压缩好后，需要卸垃圾时由推出装置把成型的两大块垃圾推入对接车的后箱内。

（3）垃圾压缩箱体：由垃圾压缩箱（压缩仓）、储存箱（储存仓）、垃圾推出装置、前门、前门油缸、中门、中门油缸和箱体导向装置等组成；压缩仓主要作用为投放垃圾和压缩垃圾，储存仓主要用于临时储存垃圾块，方便整个箱体可以压缩两大块垃圾。

（4）挂箱装置：由挂箱油缸、滑销等组成；通过挂箱油缸的运动带动滑销在压头上做往复运动，当滑销伸出时为挂上垃圾箱，当滑销缩回时为脱开垃圾箱。

（5）保险装置：由保险钩油缸、保险钩等组成；当压头或垃圾箱提升到一定高度时，为了安全其间保险钩在油缸的作用下钩住压头上的横梁起到安全保护的作用。

（6）液压系统：由液压泵站（液压油箱、液压油、电机、滤油器、各种液压阀、油管接头、油管等组成）、油管接头、油管、软管总成等组成。当需要液压系统工作时，通过液压操作台上的操作按钮使液压系统工作完成各个功能的实现。

（7）电器控制系统：由操作台、控制开关、*********微电脑数字芯片、可编程的控制程序、安全应急按钮、全电控和全手控的按钮等组成。当需要实现垃圾压缩功能时可通过这些操作程序来完成。

（8）污水排放系统：由排污管、污水井、污水泵、滤网等组成。当垃圾在压缩箱内被压缩时，垃圾中的污水通过箱体上的排污孔排入地坑并流入污水沉淀井，经过沉淀后的污水通过污水泵排入二道沉淀井，再经二次沉淀后流入城市排污管网。
