水平式垃圾压缩站
  • 水平式垃圾压缩站
  • 产品简介:


水平式垃圾压缩站产品概述

水平式垃圾压缩站将垃圾的卸(出)料、压缩、储存结合在一起,整体落于地下,利用地下空间将垃圾密闭在箱体内,地面上无垃圾外露现象,压缩垃圾产生的污水经排污管道直接流入污水井内,然后由污水泵排到城市污水管网。整个水平式垃圾压缩站只有上盖板露出地面,上盖板可与周围环境协调装饰,达到融为一体的效果,使城市面貌更加美观,水平式垃圾压缩站是一种符合国内对生活垃圾处理要求的城市生活垃圾压缩设备,它能够实现生活垃圾的减量化、无害化,可以广泛应用在各种公共场所和生活区域,尤其是正在开展文明城市建设和社会主义新农村建设的地方。

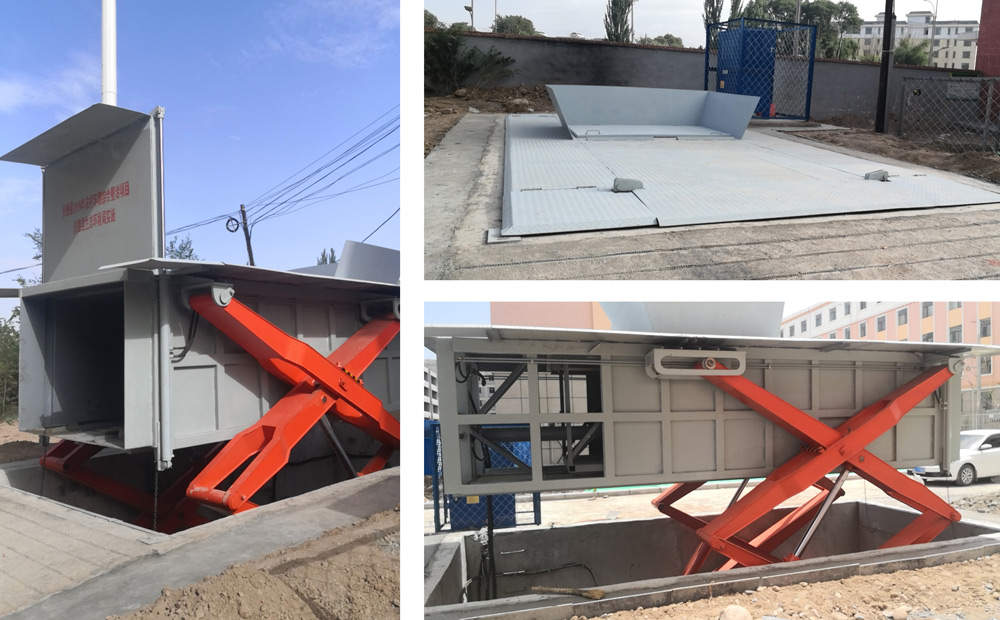

水平式垃圾压缩站

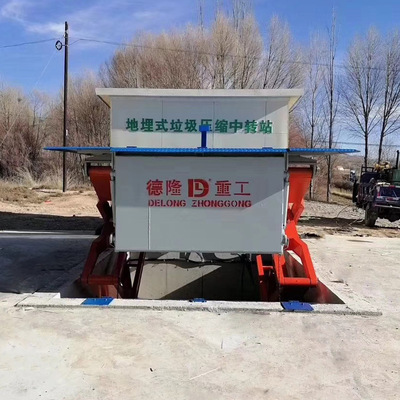

水平式垃圾压缩站处于地坑内时,通过垃圾收集运输车辆或其它途径收集生活垃圾,将收集到的生活垃圾从设备的卸料口倾倒入压缩仓内中,利用垃圾中转站的压缩机构对生活垃圾进行压缩,生活垃圾经过多次垃圾投放及压缩过程压缩成型,待压满一箱垃圾后,设备整体通过举升机构将箱体升出地面以上并与垃圾转运车辆对接,待对接后,打开设备的箱门,通过挤压推板将箱体内的压缩垃圾块推送至垃圾转运车的厢体内。


水平式垃圾压缩站结构组成

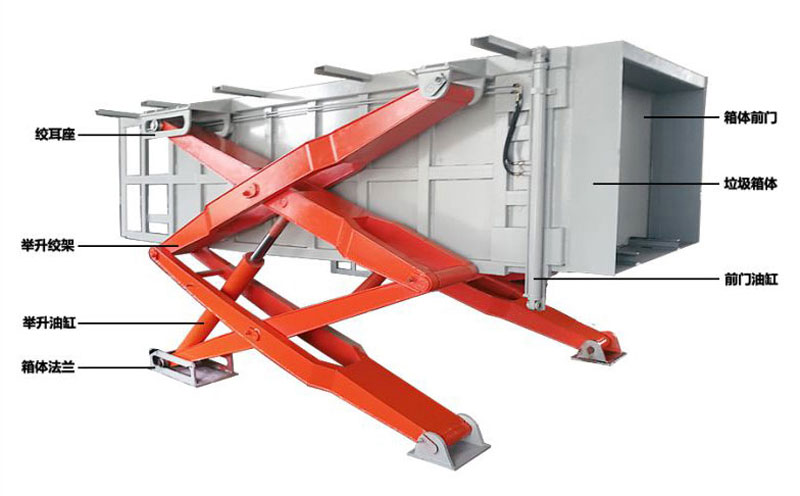

水平式垃圾压缩站主要由举升架、举升油缸、压缩箱总成、液压泵站、电控操作柜、排污装置组成。

水平式垃圾压缩站

1、举升架:

采用加厚钢板焊接而成,坚固平稳、安全可靠;结构采用平行四边形绞架形式,工作时候一边固定,另一边滑动,具有行程放大功能,这种结构不但能是压缩箱举升平稳,而且能减少举升油缸的行程,降低成本;举升架通过销轴与压缩箱链接,通过举升油缸的动作完成压缩箱的升降;举升架上面还设计有机械的安全装置,当环卫工人到地坑内打扫卫生的时候,打开安全装置,可防止由于举升油缸内泄造成压缩箱下降。

2、举升油缸:

举升油缸通过销轴与举升架连接,其两边的销轴孔都装有关节轴承,这样可避免由于安装误差造成对油缸的损坏。

3、压缩箱总成:

由压缩箱体、压缩推铲、压缩油缸、箱体前门、前门锁紧装置、前门锁紧油缸、活动上盖以及检修孔组成;压缩箱体是整个设备的主要受力部件,其上下底板和侧板全部用加厚钢板焊接而成,并且有加强槽钢加固;箱体两侧各有两个铰耳座与举升架连接,完成压缩箱的升降。

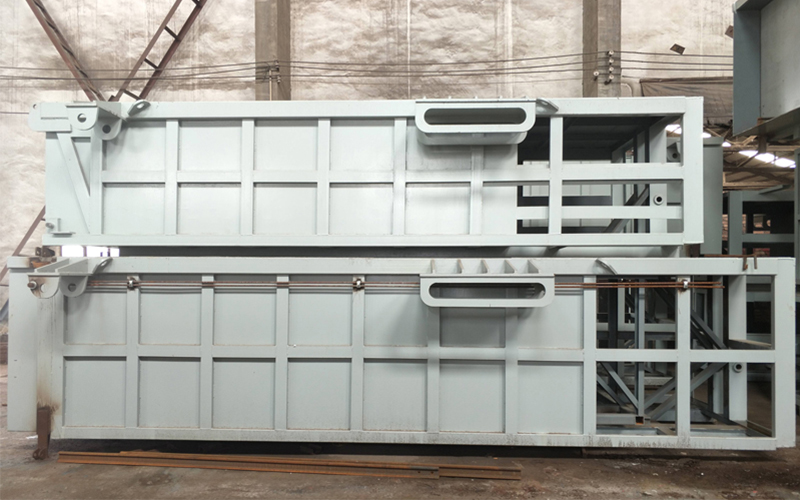

水平式垃圾压缩站箱体


4、排污装置:

设备基础设有污水井,垃圾压缩出的污水可沿地坑流水槽流到污水井,污水井内安装污水泵可及时将污水排到市政污水管网内进行处理(无污水管网的地区还设有污水储存池,污水可暂时在里面储存,等满后可用吸污车运到污水处理厂进行处理)。

5、液压泵站:

采用单电机带双联泵工作,零压启动;低压时双泵供油可快速运行,高压时低压泵卸荷,高压泵单独工作高压慢行;工作程序由控制器控制,压缩时控制压力继电器,压力达到18-20兆帕时延时10秒,推铲可自动退回;举升油缸由行程开关控制,只有压缩箱体举升出地面以后前门油缸才能动作,这样可防止压缩箱在地坑内由于误操作将前门打开,损坏前门;主要配件采用正规厂家产品,质量可靠。

6、电器操作柜:

设标准操作柜和无线遥控器两程操作模式,操作人员既可在操作间内进行操作也可用无线遥控器在室外操作;操作电压为240V安全电压。

7、喷雾降尘除臭装置:

有水箱、潜水泵、喷头及管路组成;当垃圾干燥时,在卸料时候灰尘飞扬,同时也影响垃圾压缩质量,可用喷水降尘,增加湿度,提高压缩质量;也可转换用水箱中的水,在水箱中加除臭杀菌剂,起到降尘除臭杀菌的作用。

水平式垃圾压缩站工作流程

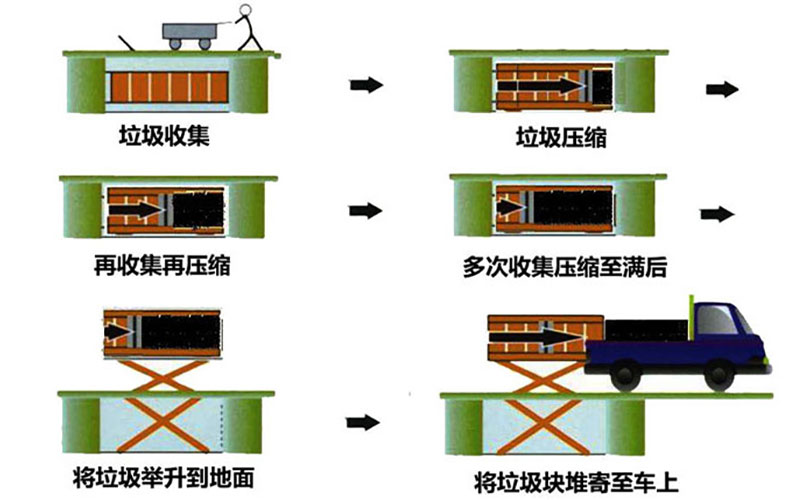

水平式垃圾压缩站工作流程

1、落入地下、垃圾收集车倾倒垃圾、投料门打开;

2、垃圾投料门关闭、快速推进到位后、转入压缩状态;

3、水平式垃圾压缩站可以进行多次垃圾收集,压缩完一块垃圾后进行储存;

4、然后继续进行二块垃圾重复压缩步骤,压满2大块垃圾后结束压缩工作;

5、压缩完成后、整个水平式垃圾压缩站举升于地面以上与垃圾装载车进行对接,利用推杆装置将两大块垃圾推入车厢内,转运垃圾处理厂。


水平式垃圾压缩站技术参数


项   目

单   位

参   数

箱体容积

6

日处理量

40-60

液压系统压力

兆帕

21

工作压力

兆帕

16-18

外形尺寸

长5.95x宽3.3x高1.56

箱体容积

3.6x1.85x1.05

箱体底面钢板

mm

8

箱体侧面板厚度

mm

6

举升装置(举升架)

mm

10mm、10mm钢板拼装焊接

铰架举升装置支座

mm

25mm、20mm钢板拼装焊接

工作电压

伏特

380

配套电机功率

千瓦

15

额定压缩力

45

压缩缸行程

3.9

压缩密度

吨/立方米

0.7-0.9(垃圾种类不同)

压缩比


1:2--1:4

装车高度

≤1.6

投料口尺寸

1.8×0.8(根据客户需求可调整)

控制形式


遥控器操作

设备安全保障


电液互锁、机械保护等多重保护装置
